现在生产成本加人工成本上升的比较快，为了更加经济的运营工厂，故将两的优缺点列出来，供大家参考。
屏蔽夹一般使用到无线通訊的產品，通常都会在电路板上設計屏蔽框來隔绝电磁干扰但要使屏蔽框發发挥揮功能，一般都需要用到兩個零部件，一個是使用SMT打件的屏蔽框另一個是屏蔽罩，这么一來就必須要開兩套以上的Press模具。
姑且不論開模具的費用，就我使用屏蔽框的經驗，它必須要經過好幾道的板金加工才能成型，而且一般的屏蔽框都被要求要可以上SMT機器打件，所以其平面度的要求一般都被要求要作到0.10mm以下，因為大部分的鋼板厚度都開在0.12mm，假設使用階梯式鋼板，鋼板的厚度最多也只能有0.15mm，所以低良率，重工需求高的情況下，讓這種屏蔽框的費用一直居高不下。而且大部分的SMT打件還得另外準備卷帶，這又是另外一筆費用。
現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且体积小所以不怕变形，其实早期的管狀保险丝就有類似的設計產品了。
這種夾子可以直接取代屏蔽框，當夾子被焊接在电路板之後，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等於少了一個屏蔽框的費用。我們大概比較了一下屏蔽框與屏蔽夾之間的優缺點如下：
一、零件成本
屏蔽框: 開模費用約USD2000~3000
一個屏蔽框的費用約USD0.25~0.45之間，視大小而定。
屏蔽夾:無須開模費用。
一個屏蔽夾的費用約USD0.014，假設一個屏蔽框需要4~8個屏蔽夾，則費用約在USD0.056~0.112。
二、SMT打件成本
屏蔽框:
1.屏蔽框的平整度問題影響打件良率。
2.屏蔽框會影響AOI的檢出率。
3.必須使用泛用機來打件，速度慢。
屏蔽夾:1》. 無平整度的問題。
2》.不會影響AOI。
3》.可使用快速機打件。
三、維修費用
1.屏蔽框會遮蔽元件，不利維修，經常需要減除中間的十字肋或部份邊框。
2.高溫維修會造成退色問題，更換麻煩。
屏蔽夾:1. 不會影響維修。
2.有外觀問題時容易更換。
四、測試
屏蔽框:屏蔽框的十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率。
屏蔽夾:測試點不需要做特別的讓位。
五、組裝
屏蔽框:組裝屏蔽罩時容易對位。
屏蔽夾:組裝屏蔽罩時需要對位，容易有偏差，建議要訓練作業員從一個角落的兩端先對位後組裝。
雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程問題需要釐清：
它的夾持力如何，如何計算摔落實驗時不会掉下來？根據廠商的回答，每個夾子的對屏蔽框的夾持力約為 1 kgf，所以計算摔落實驗時的G值之後就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
它焊接在板子上的附著力為何？根據廠商的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費电子產品需求。
有否建議多遠的距離應該擺放一個夾子？根據廠商的回答，以手機為例，大約 25mm 擺放一個夾子就可以了。
吃錫厚度有無建議？根據廠商的回答，吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與电路板的中間会出現較大的空隙，影響EMI的效果。
另外一點需要設計者別注意的，就是使用屏蔽夾 会在屏蔽罩與电路板之間形成一縫隙，這道縫隙可能会高達0.2mm，必須請 RF 工程師特別留意這樣会不会影響到RF的性能，其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。
基本上我們在彎角的地方都設計擺放了一個屏蔽夾，這樣可以讓作業員比較方便安裝屏蔽罩時的對位準確。然後在其他沒有屏蔽夾的地方也設計了一些接地的佈線，一來可以稍微提昇屏蔽罩的电磁隔绝能力，另一方面也可以為屏蔽夾無效時，馬上可以更改為屏蔽框，而無需要重新設計电路板。
特点
● Shield Clip的数量减少而成本低
● 适用于移动设备
● 可大量生产
● SC-128-90为直角型所以容易插入到 Shield Can.
● 适用于Re-Work.
● 可正确插入及返工
● 满足Eu-RoH, Pb & Halogen Free

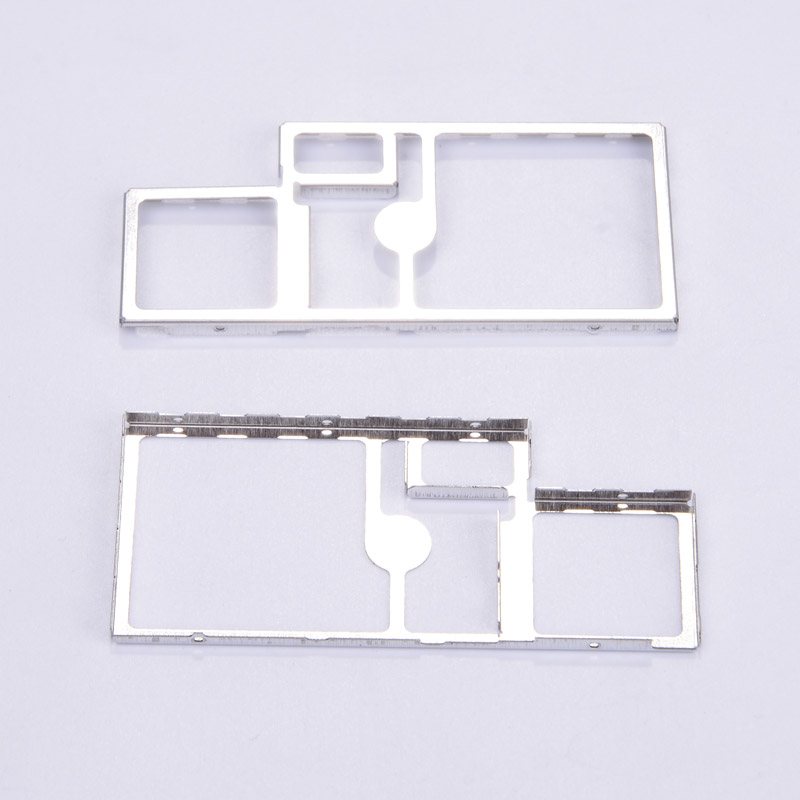

手机屏蔽罩的主要结构和包装

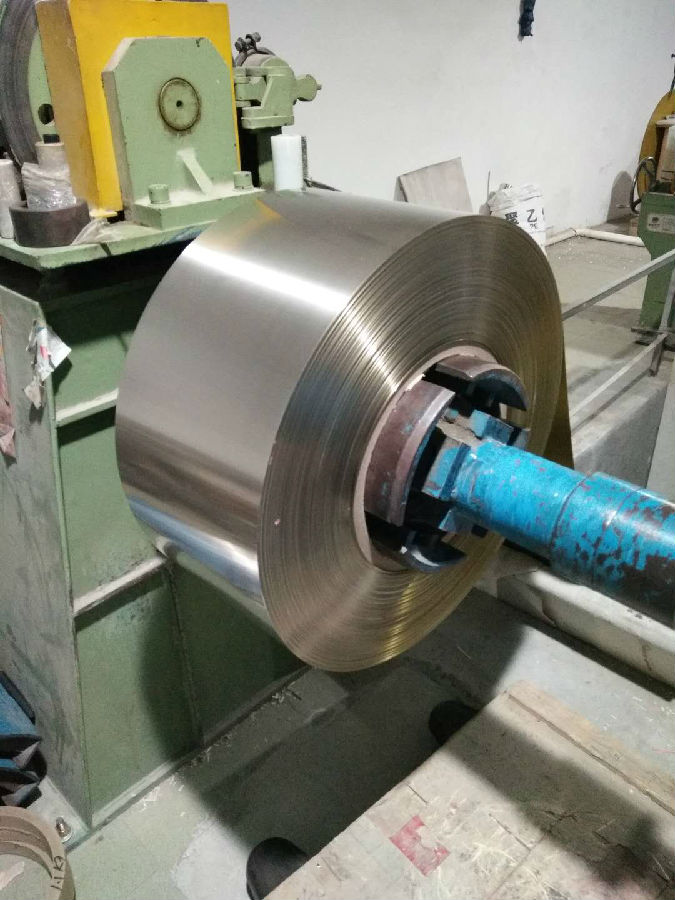

屏蔽罩材料可以选用锌锡镍合金，或者洋白铜(性能好易加工)，或者不锈钢(只能做屏蔽盖)。屏蔽架材料选用锌锡镍合金或者洋白铜，以保证好的焊接性能。
屏蔽罩和屏蔽架四周间隙0.05mm，z向间隙0mm，距离元器件0.4mm以上。
屏蔽盖焊盘宽度0.7mm~1mm之间，居焊盘中间贴片。屏蔽盖与屏蔽盖底部之间间隙最小要0.5mm(也要考虑支架焊盘与焊盘之间间距最小0.3mm)。
屏蔽框架贴片时时浮锡高度0.1mm，盖子平整度0.1mm。屏蔽罩装配后距离上方器件距离在0.2mm以上，屏蔽支架重心处要预设计直径5mm的吸嘴位置。
屏蔽支架的边上设计0.8mm的通孔，用于卡屏蔽盖边上的凸包。屏蔽罩，距离PCB要有0.5mm的距离，防止屏蔽支架焊锡过多顶住屏蔽罩，屏蔽盖散热孔直径一般做到1-1.5mm
屏蔽罩包装方式：有吸塑盘装，卷带包装，袋装，适合不同产品的要求，吸塑盘装屏蔽罩适于产品较大的，卷带包装适于产品尺寸比较小的产品。
洋白铜屏蔽罩常用于手机, 导航, MP3, PDA, Internet 机柜, 无电机 等电子产品。是你的性价高的选择。
