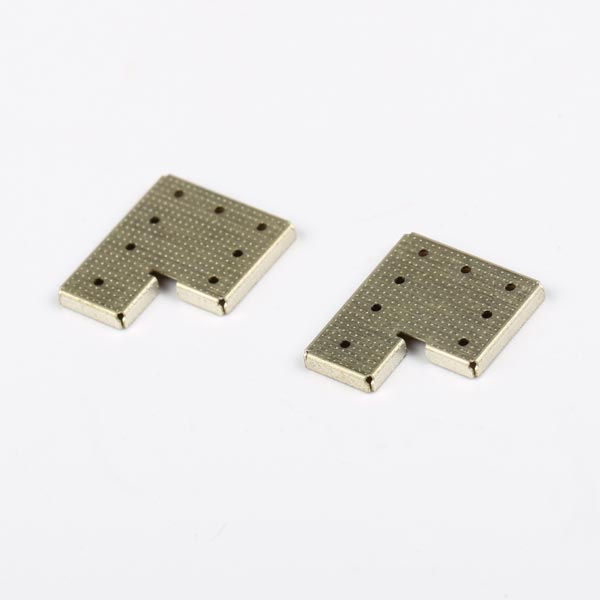

洋白铜加工屏蔽罩不同于其它铜材料，一定要注意表面清洁。
当五金冲压出来的洋白铜产品在刚接触到加工时，对于如何清洗这个问题上总会有一些烦扰，即使经过清洗剂部门指导但中间出现的一些不良问题企业自身也不大理解。本文将这种情况下发生的一些不良问题进行分析，以供参考。

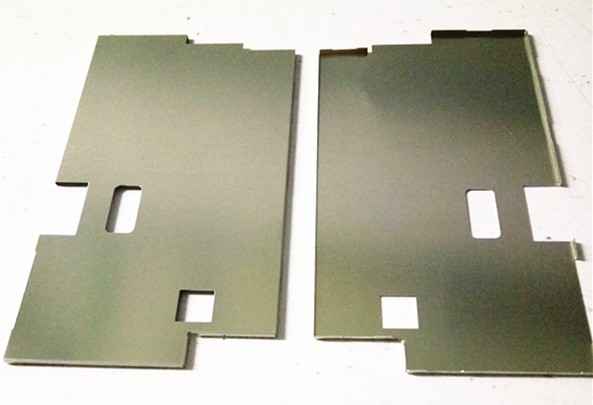

一、除油效果的判别。
清洗后的产品，经漂洗再烤干出来。如果表面上有一定的类似脏污存在，那么首先我们用无尘布蘸少许白电油或酒精对工件表面进行擦拭，动作一定要轻，只在表面轻轻擦过。之后观察脏污是否还存在，如果不存在了说明是清洗剂清洗不好。如果还存在，那么再稍稍加点力度擦一下，也不要过度用力，较之前再重点就行了。如果没了，说明脏污是可以去除的，只是比较顽固。考虑是清洗剂在除油污方面是可以的但对这少许顽固脏污作用力比较差。如果再次擦拭还是存在，那么再大力擦一下，看是否还在。同时拿一些未清洗的工件，轻轻擦拭，看是否有同样的脏污擦不去。如果同样有，那么从前面的加工流程上找原因，从源头上消除如此顽固脏污的生成，不要为了一时方便而影响后序清洗，就算清洗剂加强能洗去，也会大大增加清洗消耗成本。
二、手印现象
清洗后的产品有手印未能清除。我们要先说明，水基型清洗剂对手印是可以清洗的，但仅对于轻微的手印脏污，对于大面积重脏污的手印是无法彻底清除。当然，出现了手印象首先我们也是用擦拭的方式。一般来说手印一经擦拭就不会存在，那怕是经过了烘烤干燥也是可以的。如果擦拭无法去除，那么也请拿未经清洗的，有手印的工件进行擦拭。如果手印都能彻底清除，那么考虑手印在清洗过程中一些因素使得其发生变化成无法擦去。如果未洗工件上的手印经擦拭还是有存在，那么就是手印与工件材质发生化学反应了，这个在很多加工单位都出现过，应该在源头上去消除。正常来说加工过程是不用手去接触，不会有手印存在的，请加强管理，不要认为不可能做到，有很多时候必要用手接触的，这是不科学的。
三、产品发黄
发黄要分几种现象：整体、局部成片、斑点。如果是整体上的发黄，浸泡时间越久越黄甚至发黑那一定是清洗剂的问题;。如果是局部成片发黄，那么一方面我们也要考虑可能是清洗剂对铜材有腐蚀影响，另一方面也可能是在除油不净或漂洗不彻残留清洗液而显黄斑，这方面可用擦拭方法如果可擦去就是后者原因。如果成斑点状发黄的情况与局部可能性原因相似，偏向于除油不净或漂洗不彻底因素多点。
四、水印
出现水印一般是漂洗水质的问题。首先检查纯水设备是否正常;其次检查一下漂洗槽内水质。简单的方法可以拿一个干净的工件用酒精等擦拭彻底无污印，浸泡漂洗水后用吹风筒吹干，看是否有水印，如果有那应该是前面水质的问题。如果吹风筒吹干没有水印，那同样的方法把工件放到烘干设备中干燥。如果出现水印那请清洁烘干设备，应该是设备内部脏污在干燥过程中落到工件表面所导致。
在生产过程中一定要注意问题产生的原因，及时处理，不要等到无法挽救了再去怨天尤人。
